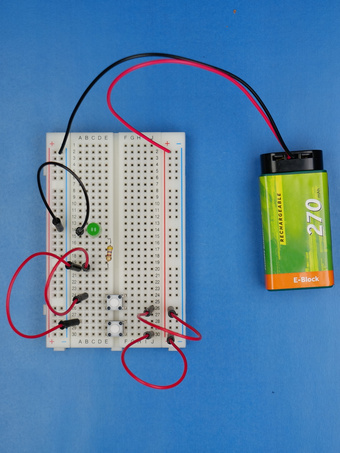

Das Bild zeigt einen, auf einem sogenannten Breadboard realisierten, Schaltkreis mit einer LED, passendem Vorwiderstand sowie 2 parallel geschalteten Tastern zur Aktivierung der LED. Die Schaltung realisiert eine logische ODER-Verknüpfung der Zustände der beiden Taster. Sobald einer der beiden Taster gedrückt wird, leuchtet die LED - auch wenn beide Taster gleichzeitig gedrückt werden. Es gelten die Nutzungsbedingungen der Mediothek und Pixiothek.
